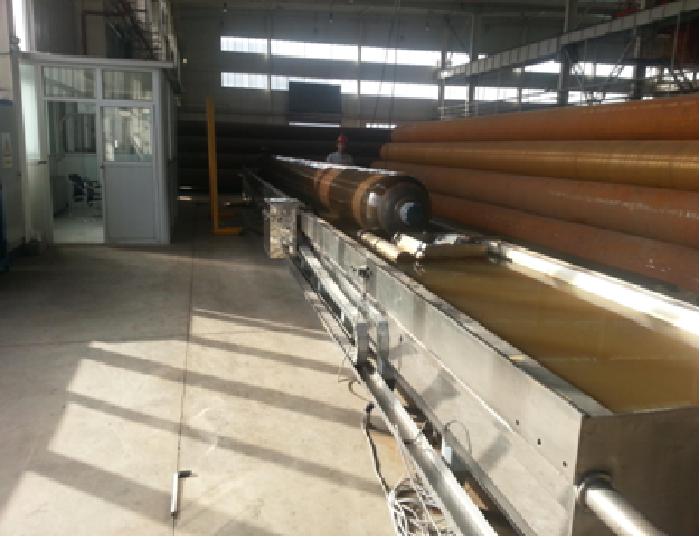

超声波探伤机
超声波探伤机用于对制作高压气瓶的无缝钢管进行超声波检测。钢管被旋压之前,需检测钢管是否满足制作成钢瓶的要求,包括钢管的壁厚,是否有沙眼、裂纹等各种缺陷。
设备主要组成部分有托架、主传动轴、钢管卡具、尾座支架、探头、浮力桶、主传动减速电机、尾座减速电机、溜板减速电机、主动辊、从动辊等。两个主动辊、两个从动辊用于托起钢瓶,钢管卡具用于固定钢瓶一端,并与主传动轴连接,尾座支架支撑钢瓶另一端,主传动减速电机、尾座减速电机共同驱动钢瓶回转,溜板减速电机经链条传动带动探头溜板往复移动。超声波检测探头随溜板移动检测钢管,将数据传送到检测装置上。
技术性能:
☆主传动减速电机: 2.2KW,转速:65r/min
☆尾座减速电机: 2.2KW,转速:65r/min
☆溜板减速电机: 0.75KW,转速:4r/min
☆适用钢瓶直径:560mm--720 mm
☆适用钢瓶长度:≤13m
☆设备长度:14965mm*2440mm*1600mm
|
