节能蓄热燃烧技术
★ 节能蓄热燃烧技术

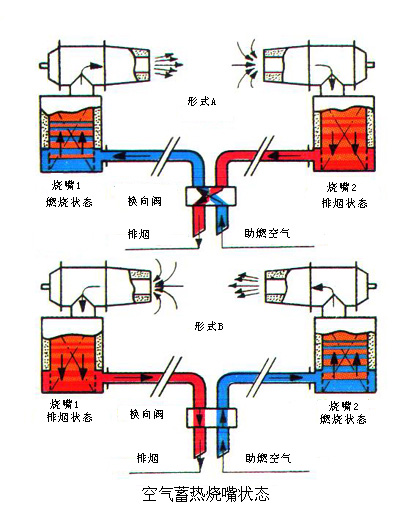

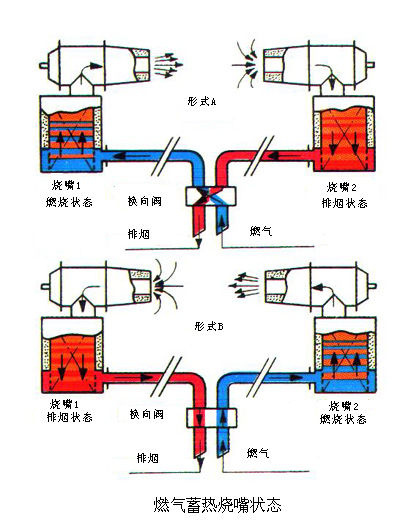

蓄热式燃烧器的工作原理如图所示,从鼓风机出来的常温空气由换向阀切换进入蓄热式燃烧器B后,在经过蓄热式燃烧器B时被加热,在极短时间内常温空气被加热到接近炉膛温度(一般比炉温低50~100°C)被加热的高温空气进入炉膛后,卷吸周围炉内的烟气形成一股含氧量大大低于21%的稀薄贫氧高温气流,同时往稀薄高温空气附近注入燃料(燃油或燃气),燃料在贫氧(2~20%)状态下实现燃烧;与此同时,炉膛内燃烧后的热烟气经过另一个蓄热式燃烧器A排入大气,炉膛内高温热烟气通过蓄热式燃烧器A时,将显热储存在蓄热式燃烧器A内,然后以低于150°C的低温烟气经过换向阀排出。工作温度不高的换向阀以一定的频率进行切换,使两个蓄热式燃烧器处于蓄热与放热交替工作状态,从而达到节能和降低NOX排放量等目的,常用的切换周期为30~200秒。 节能蓄热燃烧技术可以应用到各种炉型:例如台车式加热炉、步进式加热炉、推钢加热炉、室式加热炉、环形加热炉等。
★大型蓄热式锻件加热炉
(1)加热工件:大锻件
(2)加热温度:1250℃
(3)燃料种类:天然气
(4)燃料热值: Qd=8400×4.18kJ/m3
(5)炉型:弧形拱顶
(6)装、出料方式:台车
(7)排烟方式:端部侧排烟
(8)排烟温度:< 150℃
(9)空气预热温度:> 800℃
(10)平均燃料消耗量: < 60m3/h
(11)炉子平均热效率: ≮48.5% |
